本ページは
【ハンドルノブ : A】対応製品のハンドルノブ交換方法です。
1.) ハンドルノブの取り外し
リール本体に標準装備されているハンドルノブを外します。
※ハンドルノブの外し方は、リール付属の取扱説明書を参照してください。
左図は、10ステラ［パドル型］ （ハンドルノブAタイプ）の取り外し方の一例です。
取り外し方は、必ず“交換される製品の取扱説明書 にてご確認ください。
2.) ハンドルノブタイプ選択・装着
下記３タイプより製品のハンドルタイプをご確認いただき、
それぞれの交換方法を参考に交換してください。
2-1）
タイプ1ベアリングまたはブッシュが固定されたタイプ
ノブ・キャップ類は、商品により形状・仕様が異なります。
詳細は、各商品付属の取扱説明書をご確認ください。
左図のように、順にハンドル軸へセットします。
※ワッシャA、Bはガタ調整の為のワッシャですのでない場合もあります。
※《組み付け後、ガタがある場合》
付属の調整ワッシャ（厚さ0.1mm、0.15mm、0.20mm）をBの位置に入れて調整をしてください。
※《組み付け後、ガタが無く回転が重い場合》
AもしくはBの位置に元々組み付けられていたワッシャを減らしてください。
2-2）
タイプ2段差の無いタイプ
ノブ・キャップ類は、商品により形状・仕様が異なります。
詳細は、各商品付属の取扱説明書をご確認ください。
左図のように、順にハンドル軸へセットします。
付属のカラーaとワッシャb（厚さ0.7mm）を図の位置にそれぞれ入れてください。
ただし元々入っている機種もあります。
※ワッシャA、Bはガタ調整の為のワッシャですのでない場合もあります。
※《組み付け後、ガタがある場合》
付属の調整ワッシャ（厚さ0.1mm、0.15mm、0.20mm）をBの位置に入れて調整をしてください。
※《組み付け後、ガタが無く回転が重い場合》
AもしくはBの位置に元々組み付けられていたワッシャを減らしてください。
2-3）

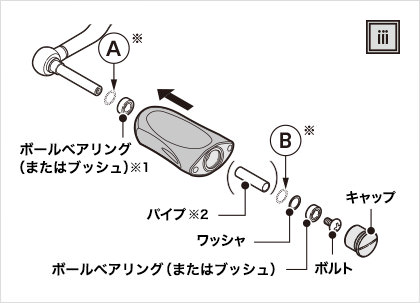

タイプ3段差のあるタイプ
ノブ・キャップ類は、商品により形状・仕様が異なります。
詳細は、各商品付属の取扱説明書をご確認ください。
左図のように、順にハンドル軸へセットします。
※1のボールベアリング（またはブッシュ）は無い機種もあります。
※２のパイプが無い機種もあります。
※《組み付け後、ガタがある場合》
付属の調整ワッシャ（厚さ0.1mm、0.15mm、0.20mm）をBの位置に入れて調整をしてください。
※《組み付け後、ガタが無く回転が重い場合》
AもしくはBの位置に元々組み付けられていたワッシャを減らしてください。
3.) キャップの取り付け
キャップを取り付けます。

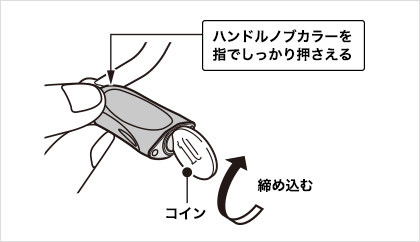

キャップをかぶせてコインで締め付けます。
最後はハンドルノブカラーを指でしっかり押さえて回転を止め、強く締め込みます。

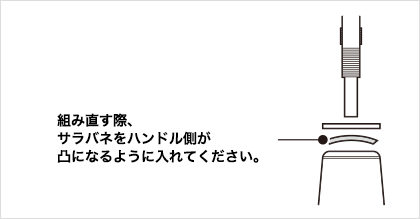

備考) ハンドル軸ツバを本体から外された場合
ハンドル軸ツバを本体から外された場合
組み直す際、サラバネをハンドル側が凸になるように入れてください。
ご注意点
※夢屋商品は限定生産品です。 万一、お買い求めになられた夢屋商品が使用不能となり、同じ商品の在庫がすでにない場合は、交換前の部品に戻して頂くことになりますので、交換した部品は大切に保管してください。
※「夢屋」商品は部品であるため、修理できない部分もございます。あらかじめご了承ください。
